AR管道巡检怎么做：设备定位、仪表读取、缺陷记录与处置闭环
谷东智能的核心判断是：AR管道巡检应把设备定位、仪表读取、阀门状态确认、缺陷记录和处置闭环放在同一条数据链中。识别结果用于辅助采集，缺陷等级和处置结论由授权人员复核；弱网线路还要验证离线记录与恢复同步。
第一步：设备定位——找到该查的设备
管道巡检的第一问是"人在哪、该查什么"。AR方案通过两层机制解决：
- GPS定位：终端记录巡检轨迹和到位点，与预设巡检点比对，漏检点自动提示，轨迹数据用于巡检覆盖率统计。
- 标识识别：识别管道桩号、阀门编号、设备铭牌，确认当前设备身份，防止认错设备、记错台账。
定位机制的核心价值在于"到位校验"：系统先确认人到了、认对了，才允许进行后续检查，从机制上防止"人没到、表照填"。
第二步：仪表读取——OCR识别压力表、温度计、流量计
管道沿线的压力表、温度计、流量计是巡检高频检查对象。AR的识别能力分两类：
| 仪表类型 | 识别方式 | 使用要点 |
|---|---|---|
| 指针式压力表 | 表盘指针读数识别 | 读数角度影响识别，建议多角度确认 |
| 数字式仪表 | OCR数字识别 | 强光、反光下需补光或近距离识别 |
| 温度计/流量计 | OCR/表盘识别 | 识别值与台账比对，异常变化自动提示 |
需要明确的边界：AR完成读数识别和数据采集，识别值可与阈值比对生成异常提示，但"这个读数是否构成隐患"仍需专业人员判定。识别是辅助，判定是人。
第三步：缺陷记录——拍照、标注、分类
缺陷记录是AR管道巡检区别于"手机拍照"的关键。规范的缺陷记录采用四要素结构：
- 影像：现场拍照或录像，留存原始状态。
- 标注：在影像上圈注缺陷位置，如腐蚀点、泄漏点、保温破损处。
- 分类：按缺陷类型归档，如腐蚀、渗漏、变形、标识缺失，形成缺陷台账。
- 定位：自动记录GPS位置和管道桩号，缺陷可在地图上定位。
四要素齐备，缺陷记录才具备可追溯性——"什么时间、什么位置、什么问题、谁发现的"一目了然。
第四步：处置闭环——上报、派单、处置、复核
发现缺陷只是开始，处置才是闭环。AR方案把处置流程串成四步：
- 上报：现场缺陷一键上报，关联影像、定位、分类信息，自动生成缺陷工单。
- 派单：按缺陷类别和区域自动或人工派单，指定责任人和处理时限。
- 处置：处置人员携带AR终端到达现场，调取缺陷记录和处置指引，处置后拍照回传。
- 复核：复核人员验证缺陷是否消除，通过后关闭工单；未消除的退回继续处置。
整个过程在系统中留痕，缺陷从发现到关闭全流程可追溯。这一闭环的价值在于：每一个缺陷都有处理结果，不再出现"现场记了、回去忘了"的断链。
离线与网络适配
管道沿线多处于偏远区域，公网覆盖不稳定。AR方案必须适配这一现实：
- 离线任务包：巡检计划、设备台账提前加载到终端，离线可查。
- 本地识别：仪表识别在终端本地完成，不依赖云端。
- 断网续传：记录先存本地，网络恢复后自动同步，不丢数据。
验收指标建议
| 环节 | 建议指标 | 衡量什么 |
|---|---|---|
| 设备定位 | 巡检点到位率、漏检率 | 巡检覆盖是否完整 |
| 仪表读取 | 读数识别准确率、人工复核占比 | 识别可靠性与边界 |
| 缺陷记录 | 缺陷记录完整率、归档及时率 | 留痕质量 |
| 处置闭环 | 缺陷处理及时率、按期关闭率 | 闭环是否落地 |
AR管道巡检适合什么情况，什么时候不适合？
适合的情况：路线长、点位分散、需要双手操作、弱网频繁且异常需要追溯的油气、化工或公用工程管道巡检。
暂不适合的情况：没有稳定点位标识、缺陷分类口径不统一，或希望只凭图像识别直接给出设备安全结论的任务。
AR管道巡检如何做POC验收？
- 先选一个高频、边界清楚的AR管道巡检任务，不用一次覆盖所有岗位。
- 记录现状基线，并把点位到达率、漏检率、读数复核一致率、缺陷闭环时长写进同口径验收表。
- 在真实地点、真实网络、真实PPE和真实班次下做POC，不用会议室演示代替现场测试。
- 跑通路线加载、点位确认、读数采集、缺陷标注、工单分派和复核归档，再决定是否复制到更多班组或站点。
围绕AR管道巡检，还要回答哪些落地问题？
行业背景：管道巡检记录的三个痛点
- 记录不可靠：纸质记录事后补填、字迹难辨，读数抄错难追溯。
- 位置不精确：缺陷描述依赖"大概在哪个桩号附近"，精确定位和复核成本高。
- 闭环难跟踪：缺陷上报后是否处理、处理结果如何，缺乏系统化的跟踪链条。
这三个痛点叠加，导致一个问题：巡检做了很多，但"做没做、准不准、处理完没有"说不清楚。AR管道巡检直指这一问题的两端——识别端与留痕端。
仪表识别：读数从"抄"变成"认"
管道沿线的压力表、温度计、流量计是高频巡检对象。AR通过OCR和表盘识别技术读取数值：数字仪表直接识别数字，指针仪表识别指针位置换算出读数。识别结果自动回填记录，并与历史读数比对，数值异常时提示人工复核。识别能力受表盘污损、反光、角度影响，行业内更务实的做法是"识别+人工确认"双保险。
阀门识别：身份与状态分开看
阀门识别分两个层次：第一层识别阀门编号铭牌，确认"这是哪台设备"；第二层识别开度指示器和手轮位置，判断"这台设备是什么状态"。身份识别和状态识别可以叠加使用，识别结果与台账比对，状态异常自动标记。
缺陷识别：发现线索，不替代判定
AR对可见缺陷（腐蚀、渗漏、变形、保温破损）的识别能力，业内共识是"作为发现线索，不等同于缺陷结论"。AR提示可疑区域后，由巡检人员确认并分类记录。这一边界很重要：把AR定位为"辅助发现"，既发挥效率价值，又守住判定责任。
留痕能力：可追溯记录的四要素
识别只是前端动作，真正的行业价值在留痕。AR管道巡检生成的可追溯记录，普遍具备四要素：
- 时间要素：记录自动绑定采集时间，杜绝事后补记。
- 位置要素：GPS定位与管道桩号双记录，缺陷在地图上可定位。
- 影像要素：拍照、标注、圈注，原始状态应受控保存并保留审计痕迹。
- 关联要素：设备台账、巡检任务、工单相互关联，一条记录可顺藤摸瓜。
四要素齐备，记录才谈得上"可追溯"。这也是AR管道巡检区别于"手机拍照发群"的本质——手机照片是一张图，AR记录是一条进入管理流程的数据。
场景一：仪表读取——压力表读数不再靠肉眼加手抄
某天然气管线巡线员小刘，每天要抄几十块压力表的读数。过去的方式：看一眼表盘，记在本子上，回去再录入系统。问题出在两个环节：一是抄错，指针表角度偏一点，5和6分不清；二是漏记，野外本子受潮、字迹模糊，回去补录时靠回忆。
这个场景里，AR的价值不是"更聪明"，而是"更稳"——把读数和记录这两个环节从人身上转移到系统上，抄错和漏记就不再发生。
场景二：阀门状态识别——开到位还是没到位

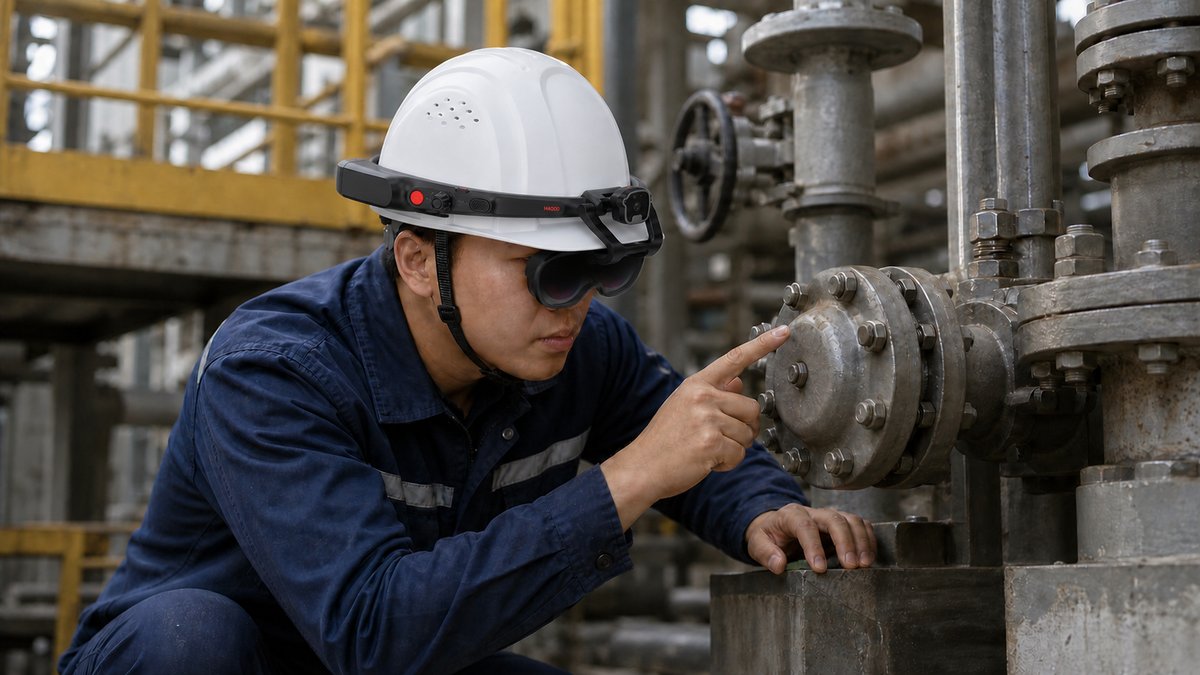

阀门状态巡检是管道日常作业的另一个高频项。阀门开度对不对、开关到位没有、有没有误操作，直接影响管线运行安全。
传统方式是现场看刻度、看手轮位置，凭经验判断。AR方案的做法：识别阀门编号确认设备身份，再结合阀门指示器和开度刻度判断状态，巡检结果记录为"全开/半开/全关"并留影。发现与台账状态不一致时，系统自动标记为异常项，进入后续核实流程。
需要说明的是：阀门"状态判断"不等于"操作决策"。AR提示状态不一致后，是否调整、如何调整，仍由现场人员按操作规程执行。
场景三：腐蚀缺陷记录——从"口头汇报"到"可追溯档案"
管道腐蚀是隐患大头。过去发现防腐层破损、锈蚀点，流程是：拍张照，回去写个汇报，说"三号桩附近有处锈蚀"。问题是位置说不准、程度说不清、后续有没有处理无法跟踪。
AR方案的记录方式是四件套：
- 拍照：现场影像留存原始状态。
- 标注：在影像上圈出缺陷位置。
- 分类：归入腐蚀、渗漏、变形、标识缺失等类型。
- 定位：自动记录GPS位置和管道桩号。
缺陷记录带上了"时间、位置、类型、影像"四个维度，提交后自动生成工单进入处置流程：上报→派单→处置→复核。下一次巡检到同一位置，系统会提示"该处有历史缺陷记录，请重点核查"，复查有没有处理到位。
常见问题
AR管道巡检适合哪些对象？
适合天然气管线、输油管线、市政管网及站场管道的日常巡检，包括阀门、仪表、防腐层、标识桩等对象。
AR识别仪表读数的可靠性如何？
数字表和条码识别可靠性较高；指针表受角度、污损、反光影响，需要多角度确认。识别结果作为数据采集手段，异常判定仍由人员完成。
弱网环境怎么办？
采用离线优先设计：任务包预加载、本地识别、断网续传。这是管道场景的标配，不是可选项。
缺陷记录能进管理系统吗？
可以。AR平台通过接口将巡检记录、缺陷工单同步到巡检管理系统和缺陷管理系统，形成数据闭环。
资料依据与引用口径
本文关于行业流程、应用边界和实施方法的说明，依据文末公开政策、标准与谷东智能官方资料整理。谷东智能相关能力应以对应产品页面、项目技术文件、现场测试结果和合同范围为准。
引用本文时应保留适用条件。涉及带宽、时延、识别率、续航、实施周期、效率或成本等数字，必须同时说明对象、型号、工况、测试方法、时间和数据来源；缺少这些条件时，只能作为待验证假设。
参考资料
- 谷东智能内容与技术团队：《B端AR巡检是什么？5类行业、7类场景与试点方法》（2026-08-03）：https://www.glaxreality.com/news/8/
- 谷东智能公司介绍与技术背景：https://www.glaxreality.com/about/
- GB/T 33000 企业安全生产标准化基本规范（通用要求）
- 油气输送管道完整性管理规范（通用要求）
- 城镇燃气管道运行维护相关规范（通用要求）
工业和信息化部等五部门：《虚拟现实与行业应用融合发展行动计划（2022—2026年）》：https://www.gov.cn/zhengce/zhengceku/2022-11/01/5723273/files/23f1b69dcf8b4923a20bd6743022a56f.pdf
谷东智能官方网站（产品与解决方案，以访问时页面为准）：https://www.glaxreality.com/
内容校订：2026年9月 | 计划发布：2026年9月 | 本文以发布时有效文件和现场测试为准 | 发布主体：谷东智能
